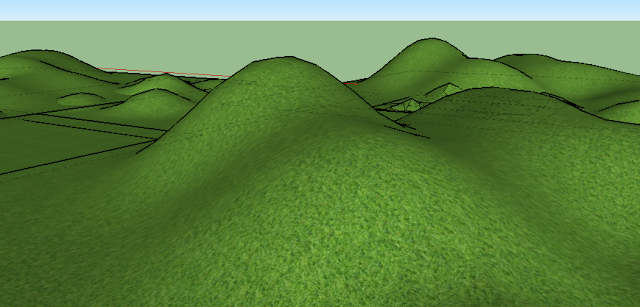

Cara Membuat Kontur Tanah Bergelombang di Sketchup

Tegalwebside.com - Membuat kontur tanah di sketchup seperti tampak bergelombang dan tidak rata tanpa plugin khusus, saya hanya menggunakan tool bawaan dari sketehcup itu sendiri dan hasilnya pun cukup memuaskan ketika saya mencobanya. Garis lekuk yang dihasilkan tidak terlalu mengganggu dan dapat dengan mudah saya perhalus dengan fitur soften.

Kontur tanah yang bergelombang memang tidak begitu sering digunakan dalam desain tapi ini sangat berguna apabila kalian mendapat projek desain yang bertema landscape alam. Berikut tutorial cara membuat Kontur tanah bergelombang dan tidak rata di Sketchup tanpa plugin dan disini saya menggunakan Sketchup 2016 pro.

Langkah - Langkah Membuat Kontur Tanah Bergelombang di Sketchup
Kontur Bukit
  • Buka aplikasi Sketchup.
  • Selanjutnya klik tool From Scratch.
    Cara Membuat Kontur Tanah Bergelombang di Sketchup
    From Scratch
    • Setelah itu masukan radiusnya (jarak) lalu buatlah sebuah objek kotak seperti kalian menggunakan rectangle.
    Cara Membuat Kontur Tanah Bergelombang di Sketchup
    Step by step

    • Kemudian klik kanan pada objek, lalu pilih Soften/Smooth Edge.
    Cara Membuat Kontur Tanah Bergelombang di Sketchup
    Soften/Smooth Edge

    • Selanjutnya geser parameternya ke kanan, semakin besar nilai parameternya maka gambar akan semakin halus, setelah itu ceklis menu Soften Coplanar.
    Cara Membuat Kontur Tanah Bergelombang di Sketchup
    Pengaturan Soften

    • Setelah itu klik kanan → Explode
    Explode

    • Kemudian klik tool Smoove, lalu atur radiusnya setelah itu arahkan ke objek. Dalam contoh saya menggunakan radius 10 m. Semakin besar nilai radius maka semakin besar juga lingkaran merah tersebut.
    Cara Membuat Kontur Tanah Bergelombang di Sketchup
    Sketchup

    • Untuk membuat kontur bukit tinggal klik pada objek lalu tarik ke atas
    Cara Membuat Kontur Tanah Bergelombang di Sketchup
    Kontur tanah bergelombang

    • Selesai.
    Penutup
    Biasanya pada Sketchup standar menu From Scratch dan Smoove tidak tampil maka untuk mengaksesnya kalian harus masuk ke pengaturan Toolbar lalu aktifkan (ceklis) pada menu Sandbox.
    Dengan mengikuti panduan diatas kalian sudah berhasil membuat kontur tanah tidak rata dengan sketchup tanpa plugin. Untuk mempercantik tampilan gambar tersebut kalian bisa menambahkan material rumput ataupun pasir lalu merendernya dengan Vray. Demikian panduan Cara Membuat Kontur Tanah Bergelombang di Sketchup. Apabila kalian mengalami kendala silakan tanyakan pada kolom komentar dibawah ini.
